一、功能概述：

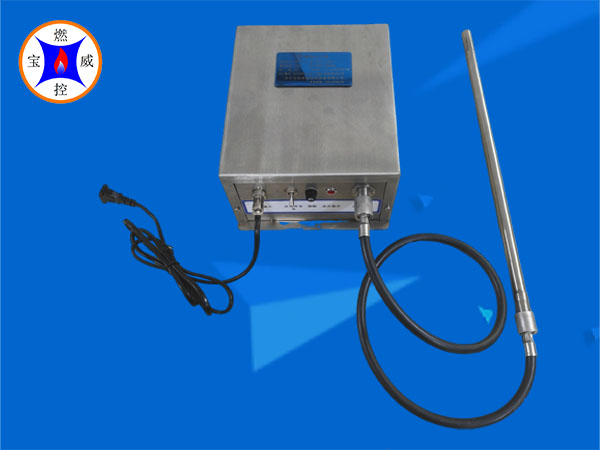

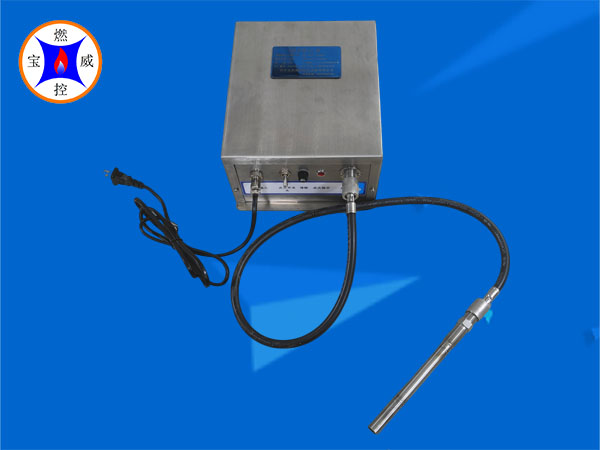

        BWGD-20C高能點火器，主要由點火器箱體、點火桿、點火電纜三部分組成，是我司自主研發的一款無放電管，頻率/時間可調型高能點火器，相較于傳統帶放電管點火器能量幾乎無損耗。主要用于電站鍋爐，石化等行業大型輕油、低熱值燃?xì)?、重油工業燃燒器自動點火，具有點火可靠、壽命長等優點，發火端耐高溫、抗結焦，具有自凈能力，因此被廣泛應用于電力、石油、化工、冶金、陶瓷、環保、能源、消防等行業。

二、技術參數：

   1、輸入電壓：AC 220V±10%　50HZ

  2、輸出電壓：DC2500V

   3、適用燃料：燃?xì)?、輕油、重油等

   4、點火端瞬時耐溫：1300℃

   5、點火頻率：6/9/12/15HZ（頻率四檔可調）

6、點火時間：10秒

   7、火花能量：20J　　　　　    　　　

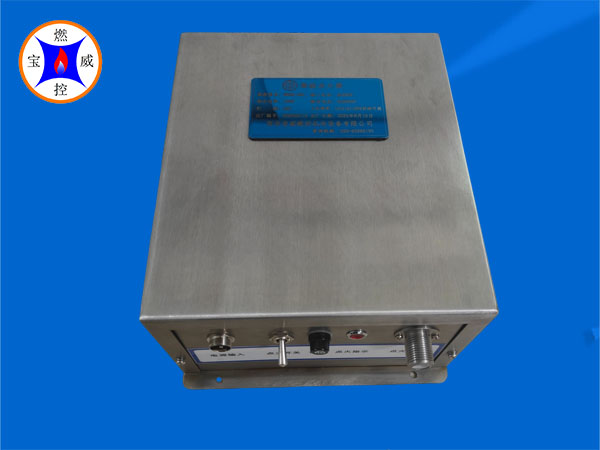

   8、材料：304不銹鋼機箱

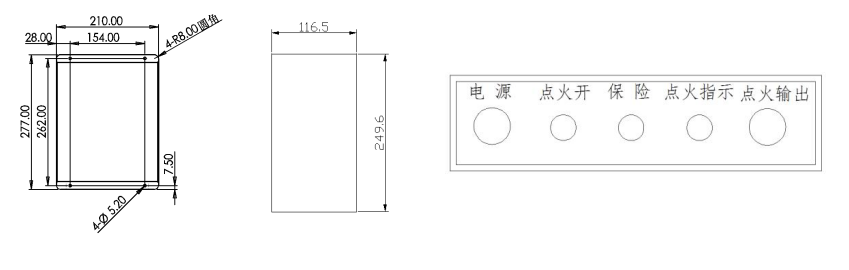

   9、點火器外型尺寸及前面板示意圖:

10 、點火桿：前端材料2520耐高溫合金，semicond高溫材料；直徑三種規格：Φ12 /16 /18, 長度非標定制，安裝螺紋常規M18*1.5（也可以根據工況定制）

11、點火電纜：高能點火器專用點火電纜，長度非標定制，耐溫-60~200℃，耐壓：20KV。

 三、安裝及接線：

   1、（1）使用場合為燃燒器，在燃燒器上開孔并加工成與點火桿上對應的安裝螺紋，將點火桿擰入即可，點火桿發火端安裝在噴氣嘴前30～50mm處。

         （2）使用場合為放散火炬，則需要將點火桿用專用點火桿卡子固定，點火桿發火端距離放散口上100-200mm處。本點火桿為一新型結構點火桿，不需調整放電距離。
   2、該系列點火裝置由點火器箱體，專用點火電纜和點火桿三部分組成。安裝時將點火裝置箱體和點火桿用專用點火電纜連接好即可（切記用扳手用力旋緊，防止高壓座瓷件碎裂），電源220V.AC。

五、使用說明：

  1、在點火前一定確保爐膛吹掃完成無殘留可燃?xì)怏w。防止開始點火時引起爆燃等安全事故。

  2、點火時，應先開點火裝置，然后噴油（氣）點火。
  3、點火器用在燃油點火時，燃油應霧化良好，霧化質量太差時影響點火成功率。在點火完成后，必須使用推進器或人工手動將點火桿退出火焰燃燒區，以保證點火桿的使用壽命。
  4、點火時當點燃燃料后，即關斷點火器。為避免長時間連續點火導致內部元件燒壞，點火器內部已加保護模塊，一次連續點火10秒，會自動停止點火輸出，重新打開點火開關則恢復點火。

  5、安裝和使用點火桿時不能摔碰，防止點火桿絕緣瓷件碎裂，造成高壓漏電、不打火等后果，嚴重影響設備安全、正常運行。

注：任何情況下，不建議客戶自行打開點火器箱體。如有異常情況，請聯系我司售后技術人員。
