BWZJ-FTA  DC24V/AC220V防爆一體化火焰檢測器是根據石化、治金、煤化工、陶瓷等行業的需要，專門設計、開發的一種火焰檢測器。該產品，具有簡單、可靠，使用維護方便等特點，適用于各種燃氣、燃油窯爐及火炬的火焰檢測。

一、工作原理

BWZJ-FTA  DC24V/AC220V防爆一體化火焰檢測器采用高靈敏度的進口紫外光電管，此紫外光電管有高靈敏度、高響應速度和應用線路簡單等特點，而且只對火焰燃燒時產生的185~260nm狹窄范圍內的紫外線進行響應,而對其它頻譜范圍的光線不敏感,利用它可以對火焰燃燒中的紫外線進行檢測，以此來判斷有無火焰及火焰大小。因此，該檢測器只對火焰燃燒產生的紫外線敏感，對日光和爐膛高溫輻射無反應，抗干擾性強。

二、主要技術參數

1、電源：DC24V/AC220V

2、額定功率：3W

3、火焰檢測：UV傳感器

4、工作溫度：  -20℃～ 80℃

 5、檢測響應時間： ≤0.2秒

 6、光譜響應范圍： 185-260nm

 7、防護等級：  IP66

8、防爆等級：Ex d IIC T6

9、測量距離：≤8米

 10、檢測對象：　燃氣、燃油

11、輸出信號：一組無源開關量信號（干接點）、一組4～20mA模擬量信號

12、熄火延時：1-3秒

13、殼體材質：鑄鋁

14、電氣接口：M20*1.5

15、安裝螺紋：G1內螺紋

16、配風管進風口：G1/4外螺紋（可根據要求定制）

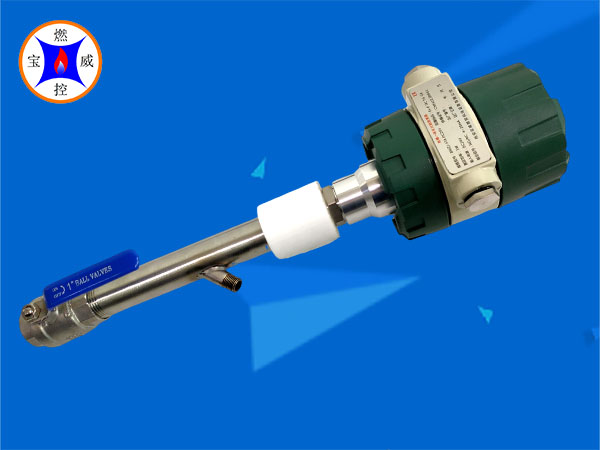

三、安裝示意圖
