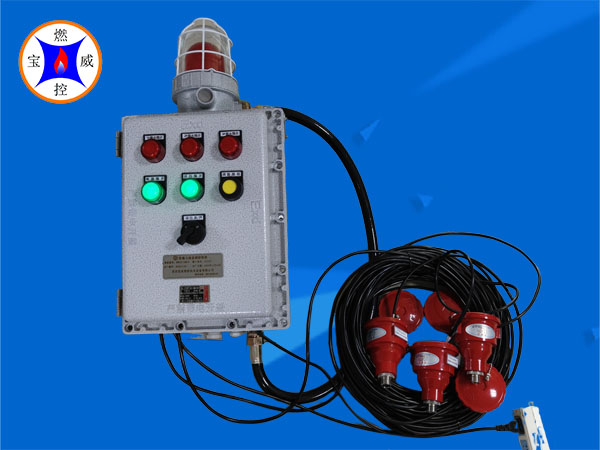

BWFZJ-13K-1防爆火焰監測控制箱,防爆等級ExdⅡBT6 ,用于燃?xì)狻⑷加凸I(yè)燃燒器的火焰監測,該監測器只對火焰產生的紫外線敏感,對燈光和爐膛高溫輻射無反應,抗干擾性強。
一、功能概述:

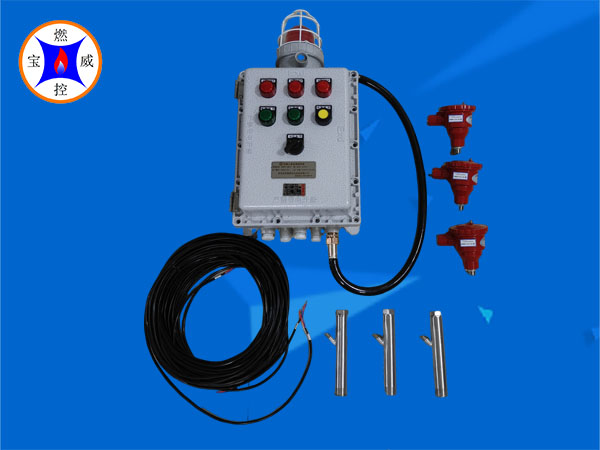

防爆箱內裝有BWFZJ-13K紫外線火焰檢測器、斷路器、中間繼電器、按鈕、指示燈等控制元件。箱內BWFZJ-13K紫外線火焰監測器采用我公司高性能產品,電器元件均采用國內知名..,以確保設備運行可靠。當系統運行中出現意外熄火,可及時將火檢信號上傳至中控室,便于操作人員進行實時監控。本控制系統操作簡單、安全、可靠。
二、主要技術參數:
■ 工作電源:220VAC/50Hz
■ 功 耗:50W
■ 火焰響應時間:見火響應≤1s
熄火響應1~3s
顯示:接通電源,電源指示燈(紅色)亮
旋開運行旋鈕時 見火響應著火指示燈(紅色)亮
熄火響應熄火報警蜂鳴器閃爍鳴叫
■ 輸出:
著火信號繼電器常開無源觸點一組,容量220VAC·5A
熄火故障報警繼電器常開無源觸點一組,容量220VAC·5A
■ 使用環境溫度:監測器及UV探頭:-20℃~80℃
■ 外形尺寸: 200*300×150(mm)
■ 安裝孔尺寸:探頭安裝螺紋M20*1.5
■ 火焰監測器探頭型號:BW-FKUV
三、安裝與接線:
■ 檢測探頭安裝(特別提示)BWFZJ-13K紫外線火焰檢測器是一種非接觸式火焰監測器。用戶安裝時請將探頭對準火焰。探頭使用的最高溫度為80℃,用戶在燃燒器或其他高溫設備上使用時,探頭前的檢測通道必須通風冷卻。檢測通道直徑不小于Φ18,探頭的安裝螺紋為M20×1.5。
■ 控制箱的安裝
防爆箱的結構為壁掛式,用四只M8的螺栓就設備現場合適位置安裝既可, 安裝位置要避免受到高溫、強烈震動或沖擊。
■ 接線請參照控制箱內接線圖。
■ 電源220VAC/50Hz 6A如果用戶使用的交流電源為不接地電源,如隔離變壓器供電,請將電源的一根線接地。
■ 注意火焰信號線不能與強電流動力線穿在一根管道內,而應單獨走線。安裝且確認接線無誤之后,即可通電運行。
